DLCコーティング アルミ用Uスロットエンドミル

スポットライト展示

説明

最新の機械加工の分野では、正確な切削工具が良好な機械加工結果を得る鍵となります。 このアルミニウム用DLCコーティングUスロットエンドミルは、独自の構造、DLCコーティング、革新的なデザインを備えたアルミニウム加工用に特別に設計されています。 さまざまな加工タスクで優れたパフォーマンスを発揮し、アルミニウム加工タスクに正確かつ効率的なソリューションを提供します。 フライスは優れた非固着性能を備えているだけでなく、工具寿命を最大 100% 延長することができます。 加工コストの削減だけでなく、工具交換頻度の低減にも貢献します。



特徴

1. U 溝設計: このアルミニウム用 DLC コーティング U スロット エンドミルは U 溝設計を採用しており、バリを除去し、ワークピースの表面を滑らかに保ち、完成品への損傷を防ぎ、加工中に高品質の表面を確保します。処理。



2. DLCコーティング：工具表面にDLCコーティングを施し、非溶着性能を発揮します。 これにより、アルミニウム合金、GFRP、CFRP、銅合金、グラファイトなどのさまざまな非鉄金属材料の加工に適しており、多様な加工課題にソリューションを提供します。



3. 切削抵抗の低減：コーティングにより低摩擦特性が得られ、切削抵抗が大幅に低減され、切削効率が向上し、エネルギー消費量が削減されます。



4. 仕上げ加工と乾式切削：この工具は仕上げ加工に優れた性能を発揮し、潤滑剤なしで乾式切削にも使用できます。 これにより、生産プロセスの複雑さと環境への影響がさらに軽減されます。



応用

• アルミニウム加工：このアルミニウム用DLCコーティングUスロットエンドミルは、アルミニウム加工の分野で優れた性能を発揮し、アルミニウム合金部品およびアルミニウム製品を加工するための第一選択ツールとなっています。

• 複合材料加工：GFRPやCFRPなどの複合材料の加工にも優れた性能を発揮します。 耐溶着性と切削能率に優れ、複合材料の精密加工に適しています。

• 銅合金やグラファイトの加工：超硬合金材料のため、銅合金やグラファイトなどの特殊な材料の加工に適しており、これらの材料に対して効率的で高品質な切削ソリューションを提供します。



工場





製品説明

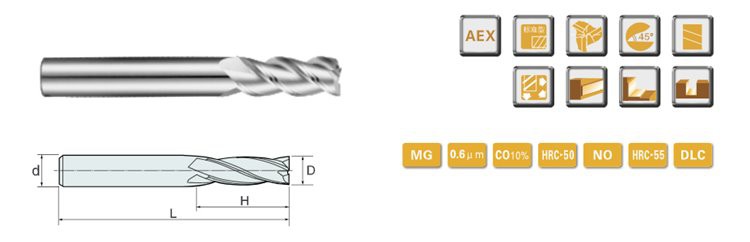

55-60HRC 3 枚刃 U タイプ スロット超硬エンドミル、Dlc コーティング、アルミニウム用





仕様	d1	L1	D	L
D1*3*D4*50L	1mm	3mm	4mm	50mm
D1.5*4.5*D4*50L	1.5mm	4.5mm	4mm	50mm
D2*6*D4*50L	2mm	6mm	4mm	50mm
D2.5*7.5*D4*50L	2.5mm	7.5mm	4mm	50mm
D3*9*D4*50L	3mm	9mm	4mm	50mm
D3.5*10*D4*50L	3.5mm	10mm	4mm	50mm
D4*12*D4*50L	4mm	12mm	4mm	50mm
D4*16*D4*75L	4mm	16mm	4mm	75mm
D4*20*D4*100L	4mm	20mm	4mm	100mm
D5*15*D5*50L	5mm	15mm	5mm	50mm
D5*20*D5*75L	5mm	20mm	5mm	75mm
D5*25*D5*100L	5mm	25mm	5mm	100mm
D6*18*D6*50L	6mm	18mm	6mm	50mm
D6*24*D6*75L	6mm	24mm	6mm	75mm
D6*30*D6*100L	6mm	30mm	6mm	100mm
D8*24*D8*60L	8mm	24mm	8mm	60mm
D8*30*D8*75L	8mm	30mm	8mm	75mm
D8*35*D8*100L	8mm	35mm	8mm	100mm
D10*30*D10*75L	10mm	30mm	10mm	75mm
D10*45*D10*100L	10mm	45mm	10mm	100mm
D12*35*D12*75L	12mm	35mm	12mm	75mm
D12*45*D12*100L	12mm	45mm	12mm	100mm
D14*45*D14*100L	14mm	45mm	14mm	100mm
D16*45*D16*100L	16mm	45mm	16mm	100mm
D18*45*D18*100L	18mm	45mm	18mm	100mm
D20*45*D20*100L	20mm	45mm	20mm	100mm
D6*45*D6*150L	6mm	45mm	6mm	150mm
D8*50*D8*150L	8mm	50mm	8mm	150mm
D10*60*D10*150L	10mm	60mm	10mm	150mm
D12*60*D12*150L	12mm	60mm	12mm	150mm
D14*70*D14*150L	14mm	70mm	14mm	150mm
D16*75*D16*150L	16mm	75mm	16mm	150mm
D18*75*D18*150L	18mm	75mm	18mm	150mm
D20*75*D20*150L	20mm	75mm	20mm	150mm



公差
刃径	刃径許容差	シャンク径の許容差
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



応用
炭素鋼 合金鋼	プリハードン鋼	高硬度				ステンレス鋼	銅合金	アルミニウム合金
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



推奨パラメータ



材料	炭素鋼、合金鋼、S45C、FC、FCD、SCM、S50C、SKS...		合金鋼、工具鋼SCR、SNCM、SKD11、SKD61.NAK80		硬鋼、SKD11
硬度	HRC30		HRC50		HRC60
直径	切削速度(VC) (mm-1)	送り(F) (mm-min)	切削速度(VC) (mm-1)	送り(F) (mm-min)	切削速度(VC) (mm-1)	送り(F) (mm-min)
1mm	22000	400	18000	200	9000	140
1.5mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4mm	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8mm	3500	820	2800	420	1000	300
10mm	3000	820	1800	420	900	300
12mm	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20mm	1200	650	900	300	400	150





原材料一覧



学年	ISOコード	化学成分(%)		粒径(μm)	物理的機械的特性(以上)			コーティング
		トイレ	コ		密度(g/cm3)	硬度（HRA）	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ティシン
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	ティシン
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	ナノブラック
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	ナノ(ブルー)

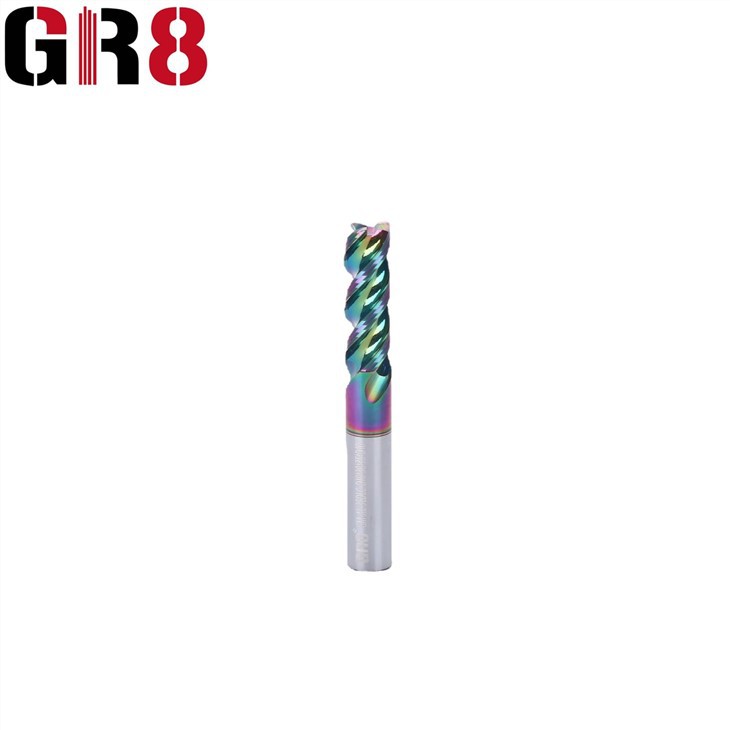

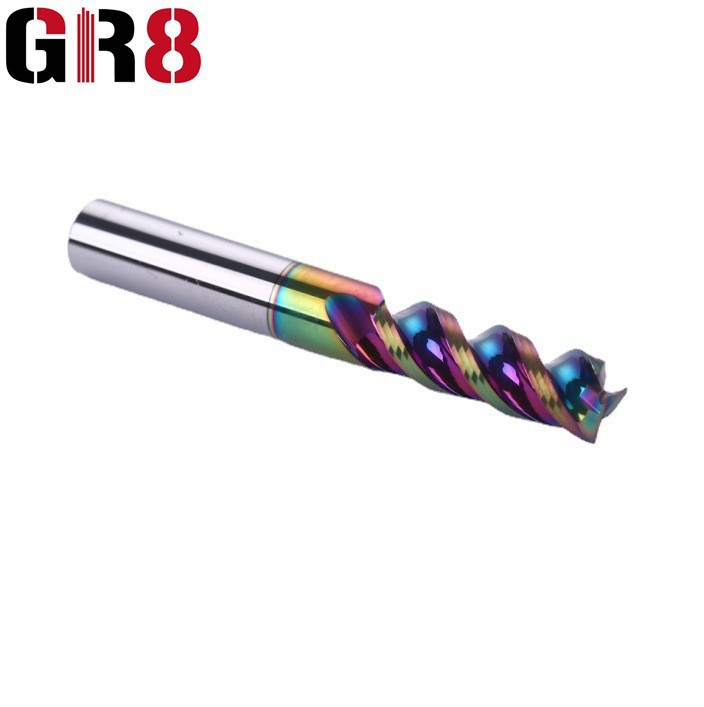

詳細写真





DLCコーティングUスロット アルミ用切削工具	DLCコーティング アルミ用Uスロットミーリングカッター	DLCコーティングアルミ用Uスロットカッター





私たちの利点



全工程の現場検査を実施し、検査記録は3年間追跡可能です。

すべての検査官は国際証明書を取得した熟練者です。

資格のある WPS とプロの溶接工が溶接の品質を保証します。

完成した新芽は出荷前に全数検査されます。

検査員の定期的な研修





包装





よくある質問



1. Q: 最小注文数量はいくらですか。サンプルを送ってもらえますか?

A：最小数量は1セットです。カタログをお送りします。当社を訪問することを温かく歓迎します。



2. Q: あなたの製品の品質はどのレベルですか?

A：これまでにCE、ISO、SGS、TUV、SONCAP証明書を取得しています。



3. Q: マシンの納期はどれくらいですか?

A: 一般に、当社のマシンの納期は約 30 日ですが、カスタマイズされたマシンはクライアントとの交渉として納品されます。



4. Q: ロゴを入れるなど、必要に応じてマシンをカスタマイズできますか?

A: 確かに私たちのマシンはあなたのニーズに応じてカスタマイズでき、ロゴを入れることも可能です。
