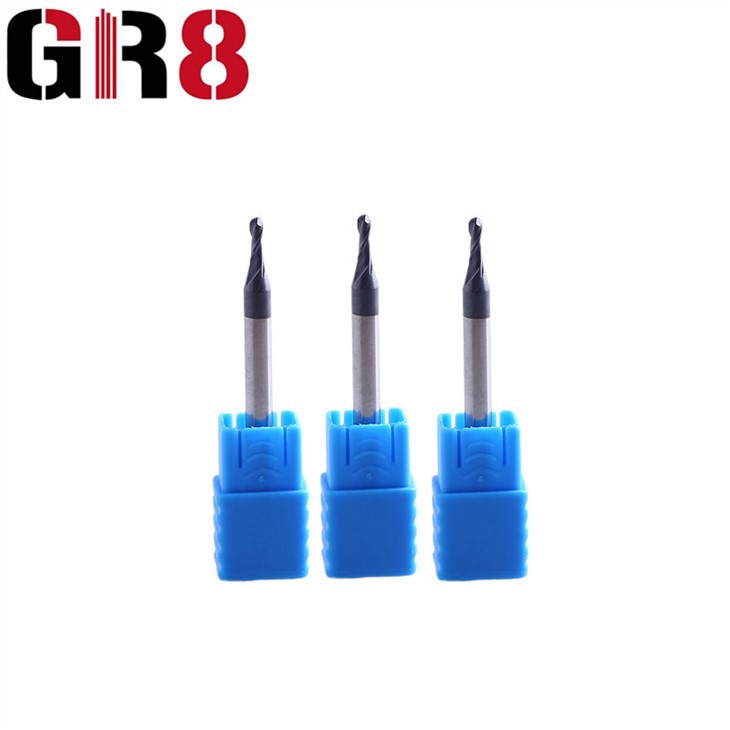

2枚刃ボールノーズ微小径エンドミル

作業を削減する場合、適切なツールを使用すると、作業の結果に大きな違いが生じます。 精度と精度を実現する切削工具をお探しなら、この 2 枚刃ボールノーズ微小径エンドミル以外に探す必要はありません。 アルミニウム、スチール、真鍮、その他の材料を加工する場合でも、簡単に処理できます。 高品質の超硬材料を使用しているため、高温や応力に耐え、極めて高い耐摩耗性と切削性能が得られるため、加工難易度の低減と加工効率の向上を実現します。 微細加工、電子部品加工、光学デバイス加工など、複雑な形状や高精度が要求されるさまざまな微細加工分野に適しています。堅牢で位置精度が高いため、誤操作や誤動作による誤差や損失が発生しません。機器の抜け穴を減らすことができます。 興奮した？ 詳細については、今すぐお問い合わせください。



主な機能と利点:

1. 微小径設計

0.1 mm ～ 2 mm の範囲の直径が用意されているこのエンドミルは、高精度が要求される繊細で複雑な加工作業に最適です。 小さな部品や複雑なコンポーネントを加工する場合でも、非常に厳しい公差と滑らかな表面仕上げを実現できます。



2.両刃デザイン

このエンドミルは、優れた切削性能と切りくず排出を実現する両刃設計を特徴としており、切りくずの蓄積を防ぎ工具寿命を延ばすように設計されています。 刃数が多いと振動が軽減され、安定性が高まるため、よりスムーズで速い切断速度が実現します。



3. ボールエンドデザイン

このエンドミルのボールノーズ設計により、多用途性と精度が向上します。 丸みを帯びた先端により、よりスムーズな切削動作が可能になり、ワークピース上の工具跡が軽減されます。 同時に、ボールノーズにより工具が深くて狭いスペースに進入できるようになり、可能な切削用途の範囲が広がります。



4. さまざまな素材に適しています

これ2 フルート ボール ノーズ マイクロ直径 enディミル60HRCの硬度が得られますので、鋼、鉄、銅、アルミ、超硬などの様々な硬度や難削材の金属材料に適しています。





スポットライト展示





工場

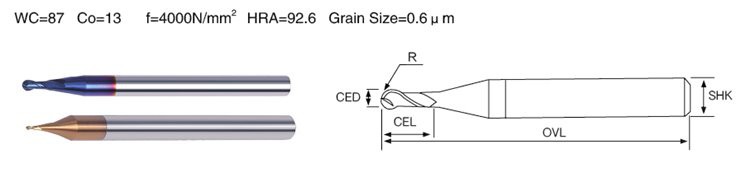

製品説明



60HRC 高硬度鋼用2枚刃マイクロボールエンドミル





仕様	d1	L1	D	L
D1*3*D4*50L	1ミリメートル	3ミリメートル	4ミリメートル	50ミリメートル
D1.5*4.5*D4*50L	1.5ミリメートル	4.5ミリメートル	4mm	50ミリメートル
D2*6*D4*50L	2ミリメートル	6ミリメートル	4mm	50ミリメートル
D2.5*7.5*D4*50L	2.5ミリメートル	7.5ミリメートル	4ミリメートル	50ミリメートル
D3*9*D4*50L	3ミリメートル	9ミリメートル	4ミリメートル	50ミリメートル
D3.5*10*D4*50L	3.5ミリメートル	10ミリメートル	4ミリメートル	50mm
D4*12*D4*50L	4ミリメートル	12ミリメートル	4ミリメートル	50ミリメートル
D4*16*D4*75L	4ミリメートル	16mm	4ミリメートル	75ミリメートル
D4*20*D4*100L	4ミリメートル	20mm	4ミリメートル	100ミリメートル
D5*15*D5*50L	5ミリメートル	15ミリメートル	5ミリメートル	50ミリメートル
D5*20*D5*75L	5ミリメートル	20ミリメートル	5ミリメートル	75ミリメートル
D5*25*D5*100L	5mm	25ミリメートル	5mm	100ミリメートル
D6*18*D6*50L	6ミリメートル	18ミリメートル	6ミリメートル	50ミリメートル
D6*24*D6*75L	6ミリメートル	24ミリメートル	6ミリメートル	75ミリメートル
D6*30*D6*100L	6ミリメートル	30ミリメートル	6ミリメートル	100ミリメートル
D8*24*D8*60L	8ミリメートル	24ミリメートル	8ミリメートル	60ミリメートル
D8*30*D8*75L	8ミリメートル	30ミリメートル	8ミリメートル	75ミリメートル
D8*35*D8*100L	8ミリメートル	35ミリメートル	8ミリメートル	100ミリメートル
D10*30*D10*75L	10ミリメートル	30ミリメートル	10ミリメートル	75mm
D10*45*D10*100L	10ミリメートル	45ミリメートル	10ミリメートル	100ミリメートル
D12*35*D12*75L	12ミリメートル	35ミリメートル	12ミリメートル	75ミリメートル
D12*45*D12*100L	12ミリメートル	45ミリメートル	12ミリメートル	100ミリメートル
D14*45*D14*100L	14ミリメートル	45ミリメートル	14ミリメートル	100ミリメートル
D16*45*D16*100L	16ミリメートル	45ミリメートル	16ミリメートル	100ミリメートル
D18*45*D18*100L	18ミリメートル	45ミリメートル	18ミリメートル	100ミリメートル
D20*45*D20*100L	20ミリメートル	45ミリメートル	20ミリメートル	100ミリメートル
D6*45*D6*150L	6ミリメートル	45ミリメートル	6ミリメートル	150ミリメートル
D8*50*D8*150L	8ミリメートル	50ミリメートル	8ミリメートル	150ミリメートル
D10*60*D10*150L	10ミリメートル	60ミリメートル	10mm	150ミリメートル
D12*60*D12*150L	12ミリメートル	60ミリメートル	12mm	150ミリメートル
D14*70*D14*150L	14mm	70ミリメートル	14ミリメートル	150ミリメートル
D16*75*D16*150L	16ミリメートル	75ミリメートル	16ミリメートル	150ミリメートル
D18*75*D18*150L	18ミリメートル	75ミリメートル	18ミリメートル	150ミリメートル
D20*75*D20*150L	20ミリメートル	75ミリメートル	20ミリメートル	150ミリメートル



公差
刃径	刃径許容差	シャンク径の許容差
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



応用
炭素鋼 合金鋼	プリハードン鋼	高硬度				ステンレス鋼	銅合金	アルミニウム合金
	45HRCの	50HRCの	55HRCの	60HRCの	65HRCの
○	○	√	√			○	○	○



推奨パラメータ



材料	炭素鋼、合金鋼、S45C、FC、FCD、SCM、S50C、SKS...		合金鋼、工具鋼SCR、SNCM、SKD11、SKD61.NAK80		硬鋼、SKD11
硬度	HRC30型		HRC50型		HRC60型
直径	切削速度(VC) (mm-1)	送り(F) (mm-min)	切削速度(VC) (mm-1)	送り(F) (mm-min)	切削速度(VC) (mm-1)	送り(F) (mm-min)
1ミリメートル	22000	400	18000	200	9000	140
1.5ミリメートル	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3ミリメートル	9000	600	5500	310	3500	220
4ミリメートル	6000	750	5000	400	2200	220
5ミリメートル	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8ミリメートル	3500	820	2800	420	1000	300
10ミリメートル	3000	820	1800	420	900	300
12ミリメートル	2000	820	1600	350	800	300
16ミリメートル	1500	650	1000	300	500	150
20ミリメートル	1200	650	900	300	400	150





原材料一覧



学年	ISOコード	化学成分(%)		粒径(μm)	物理的機械的特性(以上)			コーティング
		トイレ	コ		密度(g/cm3)	硬度（HRA）	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ティシン
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	ティシン
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	ナノブラック
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	ナノ(ブルー)

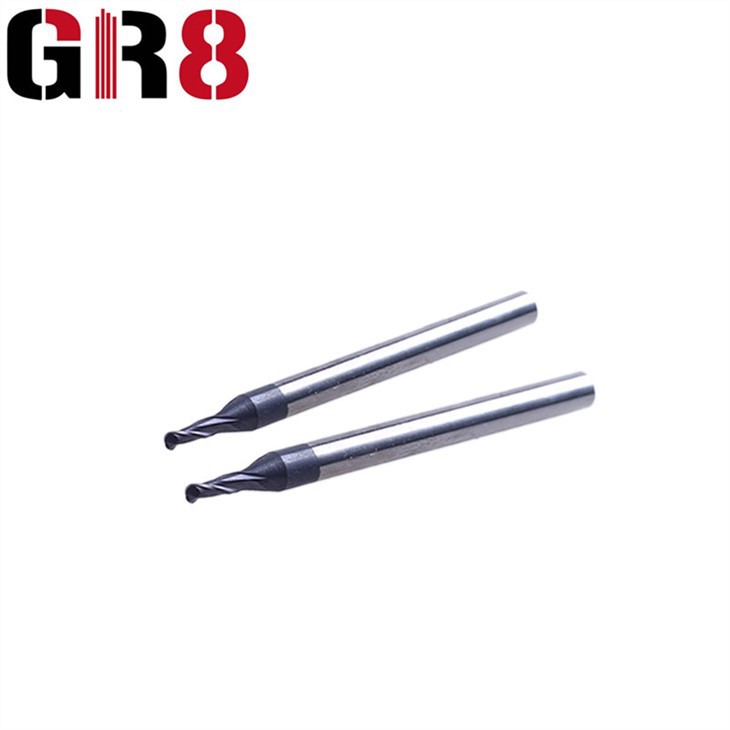

詳細写真





2枚刃ボールノーズ微小径フライス	2枚刃ボールノーズ微小径エンドミル	2枚刃ボールノーズ微小径超硬カッター





私たちの利点



各注文の実現可能性を保証するために、すべての部門が関与する厳格な契約監査が行われました。

大量生産前のプロセス設計と検証。

すべての原材料および副原料を厳密に管理し、すべての原材料が世界先進レベルに達しています。





包装





よくある質問



1. クライアントに合わせてカスタマイズできますか?

はい、お客様のニーズに応じてカスタマイズできます。当社には研究開発部門があり、デザイナーがお客様に代わってデザインを作成し、当社の技術者がプロトタイプを作成します。



2. プロトタイプの時点は次のとおりです。

作成した図面をご確認頂いてから約7日程度。



3. 量産の場合の納期はどれくらいですか？

約25日。
