4枚刃コーナラジアスエンドミル

スポットライト展示

説明

現代の製造分野では、加工の品質と効率を高めるために、効率的な切削工具が非常に重要です。 超硬材質とフィレットラジアス、特殊コーティングにより様々な分野で広く使用されている4枚刃コーナラジアスエンドミルです。 特殊な溝設計により、加工時の表面がより滑らかになり、加工時間を短縮できる効率的な加工用切削工具です。 また、一定の溝長をもつ4枚の切れ刃を備えているため、ミリングショルダー底部のフィレット半径を効率よく加工でき、送り速度が向上し、工具寿命の延長と生産性の向上を実現します。



特徴

1. 溝設計: この 4 枚刃コーナーラジアスエンドミルには 4 つの溝があり、加工中により滑らかな表面を実現できます。 同時に、溝の存在により加工時間を短縮し、生産効率を向上させることもできます。



2. フィレット半径の設計：フィレット半径の設計により、エンドミルの高精度化が可能になります。 特にステンレス鋼、焼入れ鋼、その他の合金などの難しい材料を扱う場合、より正確な切断効果を実現できます。



3. 特殊DLCコーティング：エンドミルには特殊DLCコーティングが施されており、多くのメリットをもたらします。 まず、DLC コーティングは腐食を効果的に防止し、切削工具を外部環境から保護します。 第二に、DLC コーティングは工具の耐用年数を延ばし、摩耗や損傷のリスクを軽減します。



4. 複数のサイズの選択: さまざまな加工ニーズを満たすためにメートル法と英国サイズの選択肢が提供されます。 この複数のサイズの選択により、ツールはより柔軟で多用途になります。



応用



• 金属製造: 金属製造の分野、特にステンレス鋼、焼入れ鋼、その他の材料を扱う場合、この 4 枚刃コーナーラジアス エンドミルは高精度で効率的な加工ソリューションを提供します。

• 航空宇宙分野：これらの産業では極めて高い精度と品質の部品が求められており、このフライスで生産されるワークは均一な仕様で高精度であり、これらの要求に応えることができます。

• 機械加工ワークショップ: さまざまな材料や機械加工のニーズに対応し、機械部品の製造に正確な切削効果を提供できます。





工場





製品説明





55HRC 4枚刃コーティング付超硬コーナーラジアスエンドミル





仕様	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4ミリメートル	12ミリメートル	4ミリメートル	50ミリメートル
D4*16*D4*75L	R0.1-R0.5/R1	4ミリメートル	16mm	4ミリメートル	75ミリメートル
D4*20*D4*100L	R0.1-R0.5/R1	4ミリメートル	20ミリメートル	4ミリメートル	100ミリメートル
D5*15*D5*50L	R0.1-R0.5/R1	5ミリメートル	15ミリメートル	5ミリメートル	50ミリメートル
D5*20*D5*75L	R0.1-R0.5/R1	5ミリメートル	20ミリメートル	5ミリメートル	75ミリメートル
D5*25*D5*100L	R0.1-R0.5/R1	5ミリメートル	25ミリメートル	5ミリメートル	100ミリメートル
D6*18*D6*50L	R0.1-R0.5/R1	6ミリメートル	18mm	6ミリメートル	50ミリメートル
D6*24*D6*75L	R0.1-R0.5/R1	6ミリメートル	24ミリメートル	6ミリメートル	75ミリメートル
D6*30*D6*100L	R0.1-R0.5/R1	6ミリメートル	30ミリメートル	6ミリメートル	100ミリメートル
D8*24*D8*60L	R0.1-R0.5/R1	8ミリメートル	24mm	8ミリメートル	60ミリメートル
D8*30*D8*75L	R0.1-R0.5/R1	8mm	30mm	8ミリメートル	75ミリメートル
D8*35*D8*100L	R0.1-R0.5/R1	8ミリメートル	35ミリメートル	8ミリメートル	100ミリメートル
D10*30*D10*75L	R0.1-R0.5/R1	10ミリメートル	30mm	10ミリメートル	75ミリメートル
D10*45*D10*100L	R0.1-R0.5/R1	10mm	45ミリメートル	10ミリメートル	100ミリメートル
D12*35*D12*75L	R0.1-R0.5/R1	12ミリメートル	35ミリメートル	12ミリメートル	75ミリメートル
D12*45*D12*100L	R0.1-R0.5/R1	12ミリメートル	45ミリメートル	12ミリメートル	100ミリメートル



公差
刃径	刃径許容差	シャンク径の許容差
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



応用
炭素鋼 合金鋼	プリハードン鋼	高硬度				ステンレス鋼	銅合金	アルミニウム合金
	45HRC	50HRCの	55HRCの	60HRCの	65HRCの
○	○	√	√			○	○	○

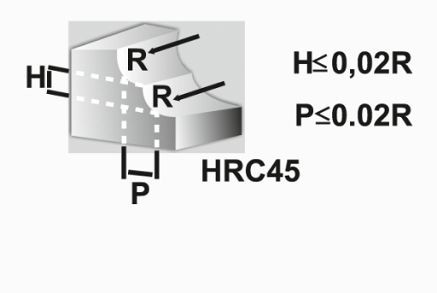

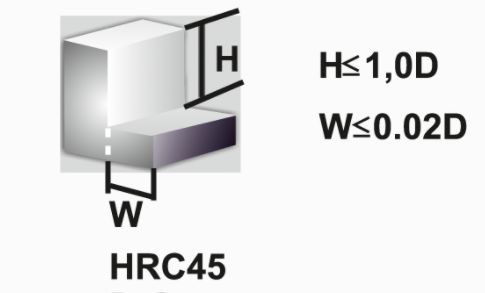

推奨パラメータ



材料	炭素鋼、合金鋼、S45C、FC、FCD、SCM、S50C、SKS...		合金鋼、工具鋼SCR、SNCM、SKD11、SKD61.NAK80		硬鋼、SKD11
硬度	HRC30型		HRC50型		HRC60型
直径	切断速度（vc）（mm -1）	送り(F) (mm-min)	切削速度(VC) (mm-1)	送り(F) (mm-min)	切削速度(VC) (mm-1)	送り(F) (mm-min)
1ミリメートル	22000	400	18000	200	9000	140
1.5mm	12000	500	11000	280	5200	150
2ミリメートル	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4ミリメートル	6000	750	5000	400	2200	220
5ミリメートル	4800	800	4000	400	1700	240
6ミリメートル	4500	820	3800	420	1600	300
8ミリメートル	3500	820	2800	420	1000	300
10ミリメートル	3000	820	1800	420	900	300
12ミリメートル	2000	820	1600	350	800	300
16ミリメートル	1500	650	1000	300	500	150
20ミリメートル	1200	650	900	300	400	150





原材料一覧



学年	ISOコード	化学成分(%)		粒径(μm)	物理的機械的特性(以上)			コーティング
		トイレ	コ		密度(g/cm3)	硬度（HRA）	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ティシン
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	ティシン
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	ナノブラック
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	ナノ(ブルー)

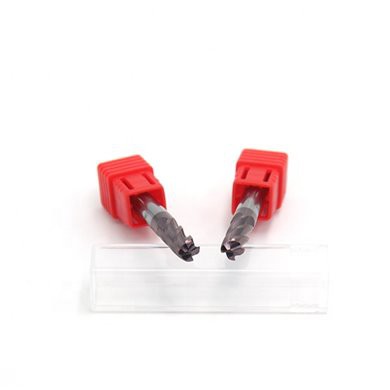

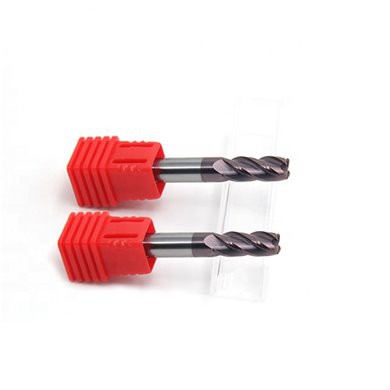

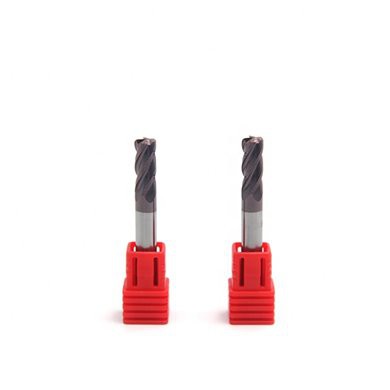

詳細写真





4枚刃コーナーラジアスフライス	4枚刃コーナーラジアス超硬カッター	4枚刃コーナラジアス超硬フライス





私たちの利点



1.お問い合わせをいただいた後、12時間以内に返信させていただきます

2. いつでもお気軽にお電話ください。

3. サンプル注文は歓迎です

4.私たちの工場へようこそ、私たちはあなたを迎えに行きます

5.お気軽に価格表をお問い合わせください。





包装





よくある質問



Q1: 会社または工場:

A1: 私たちは 10 年以上の超硬工具専門工場です。 最高の超硬工具の製造は中国にあります。



Q2: MOQは何ですか?

A2: 当社の品質をテストするためのサンプル注文を歓迎します。当社があなたが探している適切なサプライヤーであることがわかると信じています。 したがってMOQはありません。



Q3: カタログはもらえますか？

A3: はい、確かに。 電子メールでお送りすることができます。



Q4: 注文してからどれくらいで届きますか

A4: サンプル注文は 1-5 日です。 大量の注文の場合は確認する必要があります。通常は 15-25 日かかります。



Q5: 私たちの図面に従って商品を作ることはできますか?

A5: はい、大丈夫です。当社には専門の成形部門があります。
